WBS Storage Conveyor Line/BIW Engineering

خط نقاله ذخیره سازی WBS

سیستم انتقال WBS می تواند انتقال قطعه کار را با زاویه سمت راست در فضای سه بعدی امکان پذیر کند و واحد اصلی در همه انواع از سیستم انتقال با عملکردهای مختلف تشکیل شده است که می تواند تخلیه درشت، تخلیه ریز، انبار معکوس و سایر عملکردها را به پایان برساند. بافر و انتقال سریع قطعه کار.با کنترل PLC می توان به اتوماسیون کامل انتقال دست یافت.واحدهای اصلی اساسی شامل تخت غلتکی تسمه برقی، تخت غلتکی اصطکاکی، خم غلتکی چرخان، شاتل، جرثقیل پشته ای، اسکید و سایر تجهیزات است.

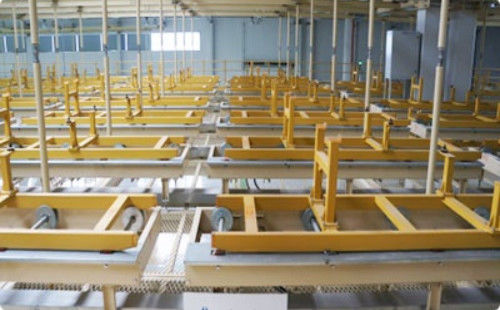

عکس 1-2

1 مفهوم خط ذخیره سازی

معمولاً در فرآیند تولید خودرو، از بین سه کارگاه جوشکاری، کارگاه رنگ‌آمیزی و مونتاژ نهایی، یک محوطه بافر برای بدنه به رنگ سفید و بدنه رنگ شده بین دو کارگاه مجاور راه‌اندازی می‌شود.

پس از اتمام جوشکاری بدنه، بدنه به رنگ سفید از خط بستر غلتکی خود گردشی جوشکاری به خط ذخیره سازی از طریق دستگاه انتقال چنگالی و دستگاه جک جانبی در حین جوشکاری منتقل می شود و به منطقه انبار WBS منتقل می شود. از خط ذخیره سازیعملکردهای انتقال، انبارداری، ذخیره سازی، انبارداری و برگرداندن بدنه به رنگ سفید را درک کنید و سپس آن را از طریق راهروی جوشکاری و رنگ آمیزی به کارگاه نقاشی منتقل کنید.پس از پاشش بدنه رنگ شده، اسکید وسیله نقلیه را در محل انتقال بدنه رنگ شده و رنگ شده برمی دارد و آن را از طریق راهرو عمومی رنگ آمیزی به منطقه انبار PBS منتقل می کند و به وظایف انتقال، انبارداری، ذخیره سازی، خروجی پی می برد. و معکوس کردن بدنه رنگ شده در PBS و سپس به نقطه تحویل نهایی خط مونتاژ منتقل می شود.فضای ذخیره سازی از روش انتقال تخت نورد اصطکاکی استفاده می کند که برای انتقال، مرتب سازی و ذخیره بدن در بدنه سفید و رنگ شده استفاده می شود.

2 انواع خطوط ذخیره سازی

خط ذخیره سازی یک کارخانه خودروسازی به طور کلی شامل دو فضای ذخیره سازی WBS و PBS است که برای ذخیره سازی، مرتب سازی و حمل و نقل بدنه به رنگ سفید و رنگ آمیزی شده در مدل های مختلف استفاده می شود تا تنظیم عدم تعادل تولید را تسهیل کند. کارگاه های جوشکاری، رنگ آمیزی و مونتاژ.

WBS (Welding Body Storge) به فضای بافر و ذخیره سازی بین کارگاه جوشکاری و کارگاه رنگ آمیزی در کارخانه خودروسازی اشاره دارد.

PBS (ذخیره بدنه رنگ آمیزی شده) به بافر و فضای ذخیره سازی بین کارگاه نقاشی و کارگاه مونتاژ در کارخانه خودروسازی اشاره دارد.

3 طراحی حافظه ترکیبی

این یک تلاش جدید برای مخلوط کردن خطوط ذخیره سازی در کارخانه های تولید خودرو داخلی است.یک خط ذخیره سازی خودروهای مسافربری انرژی جدید داخلی به دو منطقه ذخیره سازی WBS و PBS (همانطور که در شکل 1 نشان داده شده است) تقسیم می شود و بر روی سکوی طبقه دوم کارگاه مونتاژ ساخته شده است.این می تواند نیازهای حمل و نقل و ذخیره سازی مدل های مختلف را برآورده کند.

سخت افزار سیستم برنامه ریزی خط ذخیره سازی عمدتاً شامل سرورها، رایانه های شخصی و پایانه های خواندن RFID است (همانطور که در شکل 2 نشان داده شده است).در میان آنها، سرور به شبکه حلقه کارگاه مونتاژ و اینترانت شرکت متصل است تا تعامل با سیستم MES، PLC و داده های اطلاعات مشتری را تسهیل کند.کامپیوتر PC برای ورودی اطلاعات قسمت های بدن به رنگ سفید و رنگ آمیزی شده و همچنین تجهیزات نظارت و توزیع فضای ذخیره سازی WBS، PBS استفاده می شود.RFRD ترمینال را می خواند تا شماره لغزش و کد VIN را در تراشه کد اسکید شناسایی کند که برای خواندن و اتصال اطلاعات بدنه خودرو استفاده می شود.

PBS دارای 5 خط با مجموعا 90 اسلات ذخیره سازی، WBS دارای 4 خط با مجموعا 64 اسلات ذخیره سازی، از جمله خطوط تخلیه خوب، خطوط تخلیه ناهموار، و خطوط ذخیره معکوس است که می تواند به طور انعطاف پذیر جوش داده شود و در WBS و PBS رنگ آمیزی شود. مناطق ذخیره سازی برای ذخیره سازی موقت و به طور انعطاف پذیر از طریق انبار معکوس وارد منطقه چیدمان خوب شوید تا نیازهای برنامه ریزی تولید و توزیع لجستیک را برآورده کنید.
