سیستم جوشکاری کف انعطاف پذیر / مهندسی BIW

سیستم جوش کف انعطاف پذیر

1. معرفی فرآیند:

سیستم انعطاف پذیر خط جوش کف به طور عمده کار مونتاژ و جوشکاری کف جلو، وسط و عقب و محفظه موتور را تکمیل می کند.خط کف می تواند سوئیچینگ انعطاف پذیر دو نوع مدل را درک کند.با استفاده از فناوری هسته میز کشویی انعطاف پذیر و سیستم سوئیچینگ اسپلیت، سطح کف وسط و سطح کف عقب را می توان در یک خط به هم جوش داد.چرخه تولید می تواند 60JPH باشد و نرخ اتوماسیون می تواند به بیش از 90٪ برسد.

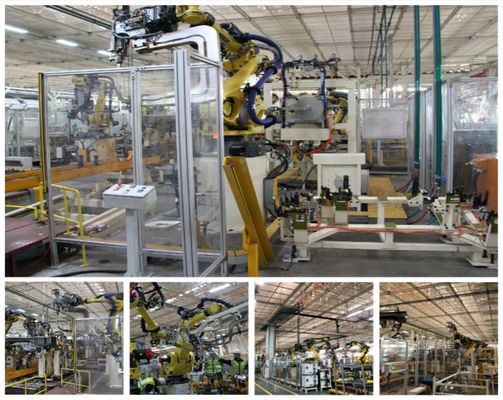

عکس 1

عکس 2

2. مورد پروژه:

عکس 1-3

1. همراهی واگن برقی از طریق خط تولید

شکل معمولی این خط تولید در شکل 4 نشان داده شده است. به طور کلی از وسایل یکسانی از نوع واگن برقی در مقادیر مختلف استفاده می کند و توسط یک زنجیره به یک ایستگاه از پیش تعیین شده هدایت می شود.پس از تغذیه دستی و جوشکاری دستی، بدنه هر خودرو بر روی یک فیکسچر و ایستگاه های کاری متفاوت قرار می گیرد.مونتاژ را کامل کنید.این شکل از خط تولید دارای راندمان تولید پایین، شدت کار بالا، تولید خط ویژه تک گونه است و صحت و کیفیت محصولات را نمی توان به راحتی تضمین کرد.این یک فرم تولید رایج در روزهای اولیه است و به طور کلی برای تولید دسته ای کوچک مناسب است.

2. خط تولید خودکار برای یک وسیله نقلیه

شکل معمولی خط تولید در شکل 5 نشان داده شده است. به طور کلی از وسایل ثابت مخصوص استفاده می کند و با دستکاری کننده ها برای جوشکاری و مونتاژ خودکار همکاری می کند.مواد به طور خودکار توسط جرثقیل ها حمل و نقل می شوند و ماشین های رفت و برگشتی اغلب برای حمل و نقل محصول بین هر ایستگاه استفاده می شود.این با راندمان تولید بالا، درجه بالایی از اتوماسیون و کیفیت پایدار مشخص می شود، اما هنوز هم یک خط تولید تک گونه است.

3. خط تولید مخلوط اتوماتیک چند مدل

شکل این خط تولید اساساً مانند خط تولید اتوماتیک تک مدل است.تفاوت اصلی این است که خط تولید جوش اصلی از تولید خط مخلوط چند مدل، به طور کلی 1 تا 3 مدل استفاده می کند.دستگاه مونتاژ از روش اتصال سری ویژه برای هر مدل استفاده می کند.هزینه سرمایه گذاری این تجهیزات نسبتاً بالا است و وسایل مونتاژ مستقل و روابط حمل و نقل اطراف هر مدل باید الزامات ظرفیت تولید کل خط را برآورده کند و انعطاف پذیری تجهیزات ضعیف است و راندمان سرمایه گذاری تجهیزات اتوماسیون کم است.

راه دیگر استفاده از فیکسچر چرخشی چهار طرفه است که به طور خودکار تولید مربوطه را با توجه به مدل های مختلف سوئیچ می کند و دستکاری کننده مونتاژ خودکار را انجام می دهد.شکل اصلی آن در شکل 7 نشان داده شده است. در مورد وسایل زیر مجموعه کف، به طور کلی به خارج از خط اصلی جوش منتقل می شود تا خط به طور مستقل راه اندازی شود.خط اصلی جوش معمولاً یک دستگاه جوش تعمیری است به جز دستگاه مونتاژ که به اشتراک گذاری آن با چندین مدل آسان تر است.
