پروژه واردات اتوماسیون ZB21008-Changqing Changqing T11

پروژه واردات اتوماسیون ZB21008-Changqing Changqing T11

1. شماره پروژه: ZB21008

2. نام پروژه: Changqing Changqing T11 Automation Import Project

3. محل پروژه: Hefei Changqing Machinery Co., Ltd. - پایگاه Tongxiang

4. معرفی پروژه: منطقه اتوماسیون زیر مجموعه طبقه جلو و دیوار جانبی EP12 (5 ربات)، منطقه اتوماسیون دیوار جانبی EP12 (2 ربات)، منطقه اتوماسیون ایستگاه کاری ربات EP12 (6 ربات)

این پروژه عمدتاً یک مدل خط تولید پلت فرم مشترک است که توسط دو مدل Hefei Changqing Machinery Chery T19C&T18 توسعه یافته است.بدنه خط عمدتا توسط روبات ها و کنترل اتوماسیون PLC تولید می شود.

5. وضعیت فعلی پروژه: تولید انبوه

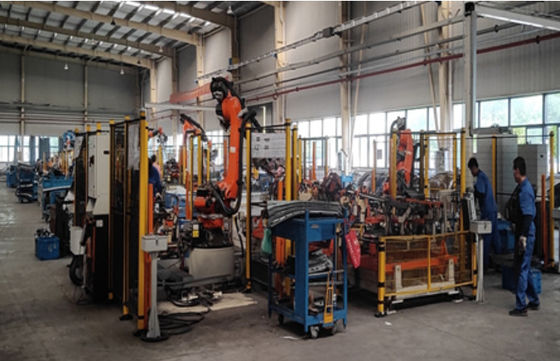

عکس 1

عکس 2

تجزیه و تحلیل ساختار و اصل کار دستگاه انتقال خط تولید جوش خودرو

با در نظر گرفتن دستگاه گیربکس مجموعه پانل جانبی خودرو به عنوان مثال، ساختار و اصل کار آن به طور مفصل در زیر تجزیه و تحلیل خواهد شد.

دستگاه انتقال خط مونتاژ پانل جانبی یک نوع وسیله نقلیه خاص از یک دستگاه میله متقابل چهار ایستگاهی استفاده می کند که می تواند حرکت افقی و عمودی را تحقق بخشد.تحلیل ساختار و عملکرد هر زیر مجموعه به شرح زیر است:

قاب جک

این سازه «قاب جک» است که مستقیماً به دستگاه جک متصل می شود که یکی از اجزای مهم کل دستگاه انتقال است و می توان آن را آزادانه با دستگاه جک بلند و پایین آورد.

پلت فرم نگهدارنده (1) (2) (3) به صفحه اتصال متصل می شود به طوری که چندین قاب مستقل یک خط کامل را تشکیل می دهند و میله دنده استوانه ای متحرک و سیلندر رانش کمکی در دستگاه جک مستقیماً با هر سکوی نگهدارنده مطابقت دارد. اطمینان از عمودی آن علاوه بر این، برخی از وسایل کمکی (که بعداً ذکر خواهد شد) روی آن نصب شده است و واحد درایو نیز روی میز پشتیبانی نصب می شود (3).

علاوه بر تشکیل کل خط، صفحه اتصال نیز به طور عمده نقش پشتیبانی از دستگاه نورد هدایت کننده و سوئیچ سفر را ایفا می کند: دستگاه نورد هدایت کننده بر روی کل صفحه اتصال توزیع می شود که عمدتاً نقش هدایت کننده را برای اسکیت برد متحرک ایفا می کند.شاتون عمدتاً نقش تقویت سفتی صفحه اتصال را ایفا می کند:

دستگاه متحرک افقی

اصل کار این قطعه در بالا ذکر شد، به زبان ساده، دستگاه قفسه و پینیون در واحد محرک، اسلاید متحرک را به حرکت درآورده تا قطعه کار به صورت افقی حرکت کند.شایان ذکر است که بلوک موقعیت یابی نصب شده بر روی اسکیت بورد متحرک عمدتاً نقش موقعیت یابی قطعه کار را ایفا می کند و فرم بلوک موقعیت یابی دیوار جانبی مدل های مختلف نیز متفاوت است.اگر می خواهید دیواره جانبی مدل های دیگر را جوش دهید، فقط باید بلوک موقعیت یابی را تعویض کنید.سایر قسمت ها نیازی به تغییرات زیادی ندارند.در مقایسه با دستگاه انتقال سنتی، این روش بیشتر به سمت انعطاف پذیری توسعه یافته است.
