پروژه خط جانبی Beiqi Zhenjiang N60/مهندسی BIW

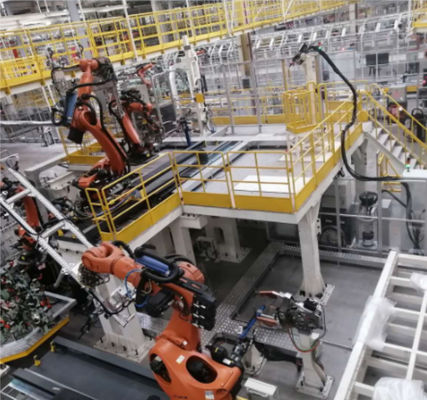

پروژه خط جانبی Beiqi Zhenjiang N60

1. نام پروژه:

پروژه خط جانبی Beiqi Zhenjiang N60

2. زمان پروژه:

می 2019

3. محل پروژه

کارخانه بیچی ژنجیانگ

4. معرفی پروژه:

مدل ها: پلت فرم BE21 (مدل های فعلی N60/N61، 2 مدل رزرو شده) 4 مدل

ظرفیت: 30 JPH

ضرب: 108S

ربات: برند KUKA تعداد 25

فرم سوئیچینگ مدل: میز گردان چهار وجهی جانبی، میز کشویی هفت محور، سیستم کتابخانه سوئیچینگ میز متقاطع، سیستم هدایت بصری درک، سیستم تامین مواد AGV، سیستم EMS، سیستم روکش چسب اتوماتیک ربات

4. فناوری اصلی:

1. فن آوری میز کشویی چهار وجهی دور کناری و هفت محوره

2. سیستم کتابخانه سوئیچینگ میز متقاطع، سیستم هدایت بصری درک، سیستم تامین مواد AGV

3. سیستم EMS، سیستم چسباندن خودکار ربات

تجزیه و تحلیل ساختار و اصل کار دستگاه انتقال خط تولید جوش خودرو

با در نظر گرفتن دستگاه گیربکس مجموعه پانل جانبی خودرو به عنوان مثال، ساختار و اصل کار آن به طور مفصل در زیر تجزیه و تحلیل خواهد شد.

دستگاه انتقال خط مونتاژ پانل جانبی یک نوع وسیله نقلیه خاص از یک دستگاه میله متقابل چهار ایستگاهی استفاده می کند که می تواند حرکت افقی و عمودی را تحقق بخشد.تحلیل ساختار و عملکرد هر زیر مجموعه به شرح زیر است:

ساختار تخته پایه هر ایستگاه

صفحات پایه هر ایستگاه از طریق صفحات اتصال به یکدیگر متصل می شوند تا دستگاه پشتیبان کل خط جوش خودرو را تشکیل دهند که باید هم کل دستگاه انتقال و هم اتصال جوش را پشتیبانی کند.علاوه بر این، به منظور اطمینان از همخوانی پایه فیکسچر و اجزای بدنه، خط مقیاس مبنا را بر روی تخته پایه با توجه به داده طراحی بکشید.دستگاه تراز در شکل عمدتاً در تراز کردن کل دستگاه انتقال نقش دارد.

موارد فوق ساختار اصلی دستگاه انتقال است و علاوه بر آن تعدادی دستگاه کمکی نیز وجود دارد:

دستگاه قفل بافر

در مجموع 4 دستگاه قفل بافر در دستگاه انتقال خط جوش نصب شده است که به ترتیب در هر دو انتهای قاب جک توزیع شده اند تا حرکت افقی "لام متحرک" را بافر و قفل کنند.فرآیند خاص این است: هنگامی که "اسلاید متحرک" به سمت انتهای دستگاه انتقال حرکت می کند، با بافر تماس می گیرد تا سرعت حرکت را کاهش دهد: هنگامی که "اسلاید متحرک" به انتهای دستگاه انتقال حرکت می کند. سوئیچ مسافرتی به سیلندر دستور می‌دهد تا بر روی صفحه متحرک گیره و ثابت کند.این دستگاه نیازهای حرکت آهسته شروع و توقف کند دستگاه انتقال خط جوش خودرو را درک می کند و عملکرد ایمن و قابل اعتماد دستگاه انتقال را تضمین می کند.

7. دستگاه ایمنی

این دستگاه به صورت 3 بر روی کل دستگاه انتقال نصب شده است و عملکرد اصلی آن این است که کل "قاب بالابر" را برای تسهیل تعمیر و نگهداری توسط کارگران جک کند.
