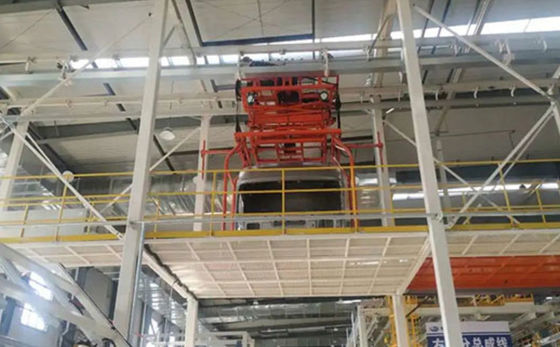

سیستم نقاله بالابر

سیستم نقاله بالابر

Pick up برای جابجایی قطعات کار استفاده می شود و معمولاً از فضای موجود در هوا برای تحقق تولید خالی قطعه کار استفاده می کند.معمولاً در سیستم خط نقاله پروژه های EMS استفاده می شود و همچنین می تواند به تنهایی یک خط نقاله خودکار را تشکیل دهد.

ویژگی های سیستم:

ساختار فشرده، ایمن و قابل اعتماد

ردپای کوچک، راندمان کاری بالا

هزینه کم و نگهداری آسان

در تولید خودرو، خطوط تولیدی وجود دارد که نیاز به جابجایی مواد یا قطعات نسبتاً بزرگ در مناطق مختلف دارند و یک ماده باید از یک منطقه به منطقه دیگر منتقل شود.از آنجایی که خط تولید خودرو دارای استانداردهای بالا، سرعت بالا و الزامات تولید با راندمان بالا است، سیستم انتقال PICKUP باید دقت و سرعت بالاتری داشته باشد و به عملیات و نگهداری آسان‌تر نیاز دارد تا زمان تعمیر و نگهداری که توسط تولید معمولی اشغال می‌شود کاهش یابد.

هدف از مدل سودمند غلبه بر مشکل قابلیت اطمینان پایین چیدن در هنر قبلی و ارائه یک سیستم انتقال PICKUP با قابلیت اطمینان بالا است.

برای تحقق هدف فوق، راه حل فنی مدل کاربردی حاضر عبارت است از:

یک سیستم انتقال پیکاپ، شامل یک ریل کشویی و یک گیره، بالای دستگیره به صورت کشویی با ریل کشویی مطابقت دارد.

گیره با ریل کشویی از طریق بوم متصل می شود، بالای بوم با یک موتور ارائه می شود و موتور با گیربکس غلتکی در بالای بوم همکاری می کند و تعداد زیادی سنسور گیره روی دستگیره چیده شده است.

یک میز تکه بالایی در کناره نزدیک گیره زیر ریل کشویی چیده شده است و تعداد زیادی حسگر میز قطعه بالایی روی میز قطعه بالایی چیده شده است.قسمت بالایی با تعداد زیادی سنسور پلت فرم پایین ارائه شده است.

انتهای سیگنال خروجی سنسور گریپر، سنسور میز قطعه بالایی و سنسور میز قطعه پایینی همگی به انتهای سیگنال ورودی کنترلر متصل هستند و انتهای سیگنال خروجی کنترلر به ترتیب به انتهای کنترل گرگیر متصل می شوند. و موتور

کنترلر با رابط انسان و ماشین ارائه شده است.

این کنترلر شامل یک واحد پردازش یکپارچه، یک واحد کنترل گرپر و یک واحد کنترل موتور است، انتهای سیگنال خروجی سنسور گریپر، سنسور قطعه بالایی و سنسور قطعه پایینی همگی به انتهای سیگنال سنسور ورودی واحد پردازش یکپارچه متصل هستند. ، انتهای خروجی سیگنال واحد پردازش ترکیبی به ترتیب با انتهای ورودی سیگنال واحد کنترل گریپر و واحد کنترل موتور، انتهای خروجی واحد کنترل گریپر با انتهای کنترل گریپر و موتور متصل می شود. واحد کنترل انتهای خروجی به انتهای کنترل موتور متصل می شود.

کنترل کننده همچنین دارای یک واحد ذخیره سیگنال است و پورت ذخیره سازی واحد پردازش یکپارچه با انتهای ورودی واحد ذخیره سازی سیگنال ارتباط برقرار می کند.
