سری نوار نقاله بشقاب

سری نوار نقاله بشقاب

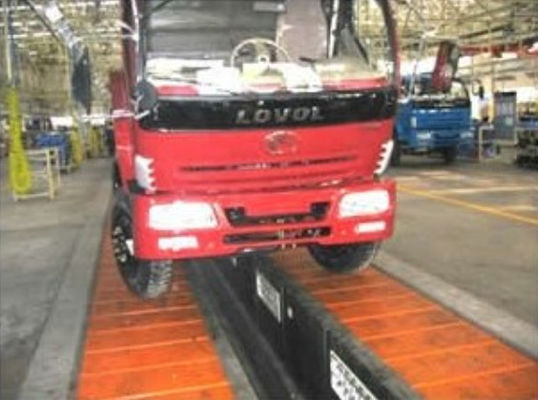

نوار نقاله تیغه BL به طور گسترده ای در مونتاژ داخلی و مونتاژ نهایی اتومبیل های سواری، کامیون ها، اتومبیل ها، ماشین آلات ساختمانی، تراکتورها، موتورها و غیره استفاده می شود. با توجه به فرم، می توان آن را به زنجیره تک صفحه، زنجیره دو صفحه و صفحه گسترده تقسیم کرد. زنجیر.

در تولید مونتاژ خودرو، حمل و نقل وسیله نقلیه یک پیوند بسیار مهم است و راندمان و کیفیت حمل و نقل تا حد زیادی بر اثر تولید تأثیر می گذارد.بنابراین، بر اساس شناخت اهمیت حمل و نقل مونتاژ، لازم است به طور فعال فناوری حمل و نقل زنجیره ای صفحه ای معرفی شود و جنبه های حمل و نقل سنتی در گذشته تغییر کند تا از کارایی حمل و نقل اطمینان حاصل شود و نیازهای مونتاژ خودرو و توسعه آن برآورده شود.

1 تعریف و طبقه بندی تجهیزات

انتقال زنجیره صفحه به قرار دادن قطعه کار بر روی صفحه زنجیره ای اشاره دارد و گاهی اوقات مجهز به تجهیزات پشتیبانی فرآیند است.صفحه زنجیر توسط دستگاه محرک همراه با زنجیر هدایت می شود تا به طور مداوم برای تکمیل انتقال قطعه کار پیشروی کند.در حال حاضر، عمدتاً در حمل و نقل و مونتاژ وسایل نقلیه استفاده می شود.

در فرآیند استفاده می شود.امروزه با توسعه مستمر صنعت خودروسازی، انتقال زنجیره ای بشقاب به طور گسترده ای مورد استفاده قرار گرفته است.کاربرد آن کارایی تولید را تسریع کرده و درجه اتوماسیون را بهبود بخشیده است.در حال حاضر تجهیزات انتقال زنجیره ای بشقاب بیشتری وجود دارد و صنایع مختلف اغلب از انواع مختلفی از تجهیزات استفاده می کنند.برای صنعت خودرو، نوار نقاله های مسطح بیشترین استفاده را دارند.برای طبقه بندی تجهیزات انتقال زنجیره صفحه، با توجه به ظرفیت باربری تک نقطه، می توان آن را به سنگین و سبک تقسیم کرد.با توجه به عرض پانل، می توان آن را به نوع باریک و نوع گسترده تقسیم کرد.با توجه به ساختار، می توان آن را به نوع یک طرفه و نوع دو طرفه تقسیم کرد: اگر با توجه به زنجیره کششی، مقدار را می توان به نوع زنجیره تک و نوع زنجیره دوگانه تقسیم کرد.با توجه به حالت عملیات واقعی نوار نقاله، می توان آن را به نوع عملیات مداوم و متناوب تقسیم کرد.با توجه به فرم نصب خاص نوار نقاله، می توان آن را به نوع ثابت و نوع متحرک تقسیم کرد.

2 ساختار و ترکیب تجهیزات

برای تجهیزات انتقال زنجیره صفحه، می توان آن را به دو بخش تقسیم کرد: کنترل مکانیکی و الکترونیکی.در میان آنها، بخش مکانیکی از زنجیره، صفحه زنجیره، مسیر، درایو، کشش و قاب تشکیل شده است.و قسمت کنترل الکتریکی شامل PLC، دستگاه تبدیل فرکانس، تجهیزات نرم کننده و اجزای کابینت کنترل الکتریکی می باشد.از اینجا می توان دریافت که ساختار و ترکیب تجهیزات نسبتاً پیچیده است.اگر بخواهیم تجهیزات را به طور منطقی در تولید واقعی به کار ببریم تا آن را پایدار و قابل اعتماد کنیم، باید ویژگی ها و عملکرد اجزای مختلف را روشن کنیم.
