نوار نقاله تعلیق نوع تجمع معکوس

نوار نقاله تعلیق نوع تجمع معکوس

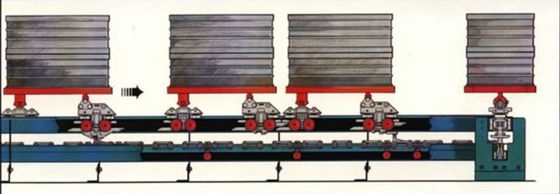

نوار نقاله تجمع معکوس نوع DFJ به طور گسترده در حمل و نقل لجستیک مانند خودرو، موتور، لوازم خانگی و سایر صنایع استفاده می شود.دارای مزایای بلوغ، قابلیت اطمینان و نرخ شکست پایین است.نوار نقاله نوع محصول معکوس بر اساس مدل به چهار نوع DFJ125، DFJ250، DFJ1000 و سبک تقسیم می شود.

نوار نقاله معکوس محصول زمینی

نوار نقاله تجمع معکوس زمینی برای پاسخگویی به نیازهای صنعتی سازی بالا توسعه یافته است.درجه تطبیق پذیری و انعطاف پذیری بالاتری نسبت به نوار نقاله های زمینی معمولی دارد.نوار نقاله تجمع معکوس زمینی می تواند از چند نوار نقاله تشکیل شده باشد.یک سیستم نوار نقاله با سرعت پایین قابل تنظیم و سرعت دویدن با سرعت بالا را می توان به صورت مرحله ای تنظیم کرد.همچنین می تواند توزیع سریع را درک کند، محصولات را می توان به صورت دایره ای حمل کرد و می تواند بارگیری و تخلیه خودکار را انجام دهد، در نتیجه حجم حمل و نقل لجستیک بالایی را فراهم می کند و هزینه های حمل و نقل را کاهش می دهد.این یک تجهیزات حمل و نقل موثر برای خطوط تولید انبوه و پوشش است.

اجزای اصلی نوار نقاله محصول معکوس زمین

نوار نقاله تجمع معکوس زمینی از واگن بار، مسیر، دستگاه رانندگی، دستگاه کشش، دستگاه چرخان، سوئیچ، کالسکه، درپوش، ژنراتور سیگنال و سایر قسمت ها تشکیل شده است.

① چرخ دستی بار: چرخ دستی بار از نوع انباشت معکوس زمینی نوار نقاله به طور کلی یک چرخ دستی مرکب است.متداول ترین آنها گروه ترالی بار دو مدل و سه مدل هستند.گروه ترالی بار سه مدل شامل چرخ دستی های جلو، چرخ دستی های عقب و چرخ دستی های وسط می باشد.یک ترکیب ماشین کوچک.گروه های واگن برقی جداگانه با تیرهای تساوی یا میله های اتصال متصل می شوند و ترکیب خاص در طول طراحی سیستم تعیین می شود.بدنه چرخ دستی یک ریخته گری فولادی یکپارچه است که عملکرد جذب ضربه دارد.چرخ های چرخ دستی توسط پیچ و مهره به یکدیگر متصل می شوند که به راحتی قابل تعویض هستند.چرخ های چرخ دستی یاتاقان های یکپارچه هستند.پنجه ها قطعات فولادی ریخته گری دقیق هستند و تحت عملیات حرارتی قرار گرفته اند، بنابراین کنترل کیفیت آسان است و عمر مفید آن طولانی است.

② مسیر: مسیر محصول معکوس زمین و نوار نقاله آزاد را می توان به سه نوع تقسیم کرد: مسیر بار، مسیر کششی و مسیر بار غیر کششی با توجه به شرایط ثابت آن.شکل بخش اصلی مسیر باربر افقی، فولاد دو کاناله بالایی مسیر بار است، مسیر کشش پایینی نیز فولاد دو کاناله است و براکت های مرتب شده در فواصل معین به یک کل متصل می شوند.مانند نوار نقاله تعلیق بدون محصول، نوار نقاله بدون محصول معکوس از زمین نیز عملکرد بالا رفتنی دارد که می تواند تغییرات بالابری را درک کند، بنابراین دارای یک قوس بالا و یک بخش ریل بار انحراف پایین و یک بخش ریل بار شیبدار است.

③ دستگاه چرخاننده گروه غلتکی: دستگاه چرخاننده گروه غلتکی به دو نوع تقسیم می شود: دستگاه چرخاننده گروه غلتکی ریلی و دستگاه چرخاننده گروه غلتکی راه آهن کششی.اندازه شعاع چرخش و زاویه چرخش گروه غلتکی را می توان با توجه به ساختار و قابلیت عبور گروه ترالی بار مرتب و انتخاب کرد.

④ گردش: اگر چندین نوار نقاله روی زمین برای تشکیل یک سیستم نوار نقاله وجود داشته باشد، باید از دوربرگردان ها برای تحقق انتقال بین نوار نقاله ها استفاده شود.شکل‌های مختلفی از مشارکت‌ها وجود دارد، اما اساساً می‌توان آنها را به دو دسته تقسیم کرد، یکی میزان مشارکت و دیگری مشارکت انحرافی.

⑤ دستگاه محرک نوار نقاله تعلیق بدون تجمع در بخش زنجیره بازگشت خالی خط نقاله تنظیم شده است که منبع تغذیه کل سیستم نوار نقاله است.حالت درایو به دو نوع تقسیم می شود: درایو خطی و درایو زاویه ای.از آنجایی که درایو خطی شرایط تنش بهتری دارد، اکنون به طور کلی به عنوان وسیله محرک برای زنجیره نقاله تعلیق تجمعی استفاده می شود.

دستگاه درایو خطی دارای ویژگی های طرح انعطاف پذیر و نگهداری راحت است.در موارد مهم، دو دستگاه درایو را می توان به صورت سری متصل کرد.هنگامی که یک دستگاه درایو از کار می افتد و نیاز به تعمیر دارد، دستگاه درایو پشتیبان دیگر را می توان بلافاصله راه اندازی کرد تا از سیستم نوار نقاله اطمینان حاصل شود.کارکرد مداوم 24 ساعته.

⑥ دستگاه کشش: دستگاه کشش نوار نقاله تعلیق بدون محصول در انتهای سیم پیچ دستگاه محرک قسمت زنجیره خالی برگشتی خط نقاله مرتب شده است.انواع دستگاه های کشش شامل نوع فنری، نوع چکشی سنگین، نوع بادی و نوع هیدرولیک پنوماتیک می باشد.چهار نوع ساختاریدستگاه کشش فنر برای خطوط افقی مناسب است.دستگاه کشش پنوماتیک برای خطوط فضایی با تغییر کمی در اختلاف ارتفاع خط مناسب است.دستگاه کشش وزن و دستگاه هیدرولیک پنوماتیک برای خطوط مختلف پیچیده و شرایط کاری مختلف مناسب هستند.

⑦ استاپر: درپوش نوار نقاله تجمع معکوس زمین توسط یک استوانه هدایت می شود و دروازه توسط چهار غلتک پشتیبانی می شود تا حرکت صاف شود.هنگامی که دروازه به زیر مسیر بار امتداد می یابد، چرخ دستی بار جلوی در حال حرکت را مسدود می کند و پنجه بالابر واگن بار جلو را بلند می کند تا از میله فشار زنجیر کشش جدا شده و متوقف شود.
