سیستم اسلاید انعطاف پذیر

سیستم اسلاید انعطاف پذیر

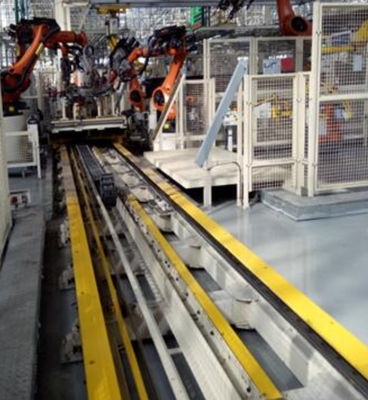

میز کشویی انعطاف پذیر در زیرمجموعه کارگاه بدنه خودرو استفاده می شود که می تواند تولید اتوماتیک و انعطاف پذیر را تحقق بخشد.میز کشویی انعطاف پذیر عمدتاً از دو نوع تشکیل شده است: سرسره چرخ دستی یک طرفه و سرسره چرخ دستی آزاد.

ویژگی های سیستم: این تجهیزات ساده و سریع کار می کنند و قابلیت عمل قوی دارند.انتقال قطعه کار دارای درجه بالایی از اتوماسیون و دقت موقعیت یابی است.تجهیزات دارای درجه بالایی از مدولار شدن هستند و به راحتی قابل تعویض و نگهداری هستند.

در خط جوش اغلب با این مواجه می‌شویم که یک ربات باید چندین مدل را جوش دهد.در مورد مدل های مختلف پلت فرم، دیگر وسایل اشتراکی امکان پذیر نیست و باید وسایل را تعویض کرد.وسایل معمولی به صورت دستی تعویض می شوند که زمان طولانی و دقت موقعیت یابی ضعیفی را می طلبد.کلید این نمی تواند خودکار باشد، سیگنال باید به صورت دستی پس از تکمیل سوئیچینگ تأیید شود، جدول فوق یک جدول متقاطع اسلاید است که می تواند چندین وسیله را برای سوئیچینگ ذخیره کند و دقت بالایی دارد، زمان سوئیچینگ کوتاه تر از دستی است. ، و تعداد وسایل ذخیره سازی را می توان با توجه به اندازه برنامه ریزی شده تغییر داد.

یک دستگاه کشویی متقاطع انعطاف پذیر، متشکل از یک موتور اول و یک موتور دوم، سرهای خروجی قدرت موتور اول و موتور دوم به ترتیب مجهز به اولین پیچ مثبت و منفی و یک پیچ مثبت و منفی دوم، مثبت و منفی اول هستند. پیچ معکوس شامل یک پیچ اول و یک پیچ دوم و پیچ دوم رو به جلو و عقب شامل یک پیچ سوم و یک پیچ چهارم است و یک نشیمنگاه متحرک اول روی پیچ اول و پیچ چهارم و پیچ دوم A دوم نصب می شود. صندلی روی میله پیچ و میله پیچ سوم نصب می شود.هنگامی که موتور اول و موتور دوم کار می کنند، صندلی متحرک اول و صندلی متحرک دوم به سمت کناری نزدیک یا دور از یکدیگر حرکت می کنند.موتور اول و صندلی متحرک دوم به سمت یکدیگر حرکت می کنند.بلبرینگ اول و بلبرینگ دوم به ترتیب روی موتور دوم، بین میله پیچ اول و انتهای برق خروجی موتور اول، بین میله پیچ دوم و بلبرینگ دوم، بین میله پیچ سوم و خروجی برق نصب می شوند. انتهای موتور اول، بین سرهای خروجی برق موتور دوم، بین میله پیچ چهارم و یاتاقان اول، یک دستگاه اتصال نصب می شود و روی صندلی متحرک اول و صندلی متحرک دوم یک آتل نصب می شود که می تواند نسبتاً سریع اولین صندلی متحرک و صندلی متحرک دوم برای کاهش زمان لازم برای فرآیند نصب و جداسازی قطعات جدا می شوند و طراحی دو پیچ مثبت و منفی می تواند اولین صندلی متحرک و صندلی متحرک دوم را در هنگام نصب پایدارتر کند. حرکت به سمت یا دور از یکدیگر، روند بستن یک جفت آتل محکم تر است.
