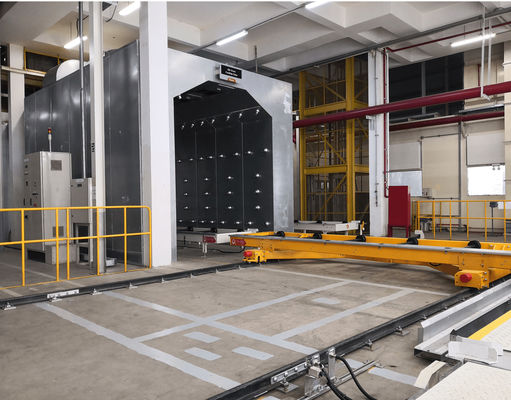

کوره/فروشگاه رنگ خودرو

بر اساس نیاز تولید، اجاق سیلر، اجاق پرایمر و کوره پوشش بالایی وجود دارد.

1. توضیحات طراحی

1-1.تونل فر

تونل فر یک ساختار خود نگهدار است و از پانل های عایق به ضخامت 150 میلی متر تشکیل شده است.

پانل های عایق به صورت ورق فلزی تولید می شوند..

قاب‌های پانل از صفحات ورق فلزی با شکاف‌هایی تشکیل شده‌اند که به صورت مرتب چیده شده‌اند تا از تلفات حرارتی ناشی از نشت جلوگیری شود.برای عایق کاری از مواد پشم سنگ با چگالی بالا استفاده می شود.(80 کیلوگرم بر متر³)

به منظور حفاظت از گرد و غبار ورودی در دوره غیر تولیدی، در تمامی کوره ها کرکره در نظر گرفته می شود.

1-2.مجرای داخلی

نوع همرفت: کانال های تامین در کناره های تونل قرار دارند.

مجهز به شیارهای هوا در مناطق گرمایش و نگهداری.

مجرای برگشت: یک کانال هوای برگشتی در زیر سقف فر چیده شده است.

مجرای اگزوز: یک مجرای اگزوز در وسط تونل قرار دارد.مجرای اگزوز به فن اگزوز متصل می شود.

1-3.محاسبه مجدد واحدهای هوا

یونیت های حرارتی از نوع توکار هستند و با فن چرخش هوای گرم، فیلتر هوا، درب های دسترسی و غیره کامل می شوند.

پوسته های داخلی یونیت های بخاری به ضخامت 1.6 میلی متر ورق گالوانیزه یا 1.5 میلی متر ضخامت ورق ضد زنگ شامل کانال های اتصال و مهر و موم به طور کامل جوش داده شده است.ضخامت عایق حرارتی 150 میلی متر با استفاده از پشم سنگ و روکش های خارجی از ورق گالوانیزه به ضخامت 0.6 میلی متر می باشد.

درهای دسترسی از ورق گالوانیزه با عایق حرارتی با ضخامت 150 میلی متر با استفاده از مواد مشابه در محفظه ساخته شده اند و با استفاده از پیچ و مهره های ضامن یا پیچ و مهره چشمی و واشر مقاوم در برابر حرارت هوا بند هستند.

• فیلترهای گردشی (فیلتر واحد ساخته شده از مش سیم فولادی ضد زنگ) برای مناطق همرفتی برای فیلتراسیون استفاده می شود.

فن های چرخش هوای گرم فن های دوشاخه ای هستند.فن های چرخشی ناحیه تشعشع دارای ساختار 350 درجه سانتیگراد و فن های منطقه همرفتی دارای ساختار 250 درجه سانتیگراد هستند.

واحد لوله کشی گاز و تجهیزات ایمنی به همراه مشعل ها مبله شده است.

1-4.تونل خنک کننده

تونل های خنک کننده بعد از کوره ها نصب می شوند و تونل های خنک کننده شامل تونل ها، واحدهای تامین هوا، خروجی هوا، کانال کشی هستند.

تونل ها از ورق گالوانیزه به ضخامت 1.2 میلی متر ساخته شده اند و تمام درزهای پانل ها درزبندی شده اند.

واحدهای تامین هوا شامل محفظه، فیلترها، فن های تامین هوا می باشد._

خروجی هوای تونل خنک کننده از فن های خروجی از نوع چند تیغه ای تشکیل شده است

کانال کشی شامل هود هواگیری از ورق گالوانیزه با آرماتوربندی مناسب و کانال کشی در خارج از ساختمان و هودهای ورودی هوا ضد آب می باشد.

هوای تازه توسط یک فن از بالای سقف مکیده می شود و از طریق نازل ها روی پوسته بدنه دمیده می شود. نازل ها در دو طرف دیوار داخلی نصب می شوند.

فن هوای تازه، فیلتر هوای تازه، فن هوای خروجی در یک واحد مشترک قرار خواهند گرفت.

یک فن اگزوز هوا را خارج کرده و آن را به اتمسفر تخلیه می کند.

3. مزیت

1. طراحی مطابق با الزامات و استاندارد کیفیت و ایمنی است

2. سرعت افزایش دما و حداکثر مقدار دما می تواند نیاز مشتری را به طور انعطاف پذیر برآورده کند.

3. عملکرد عایق عالی، تلفات حرارتی کمتر

4. ذخیره انرژی

5. سیستم گردش هوای گرم خوب برای اطمینان از یکنواختی پخت.
