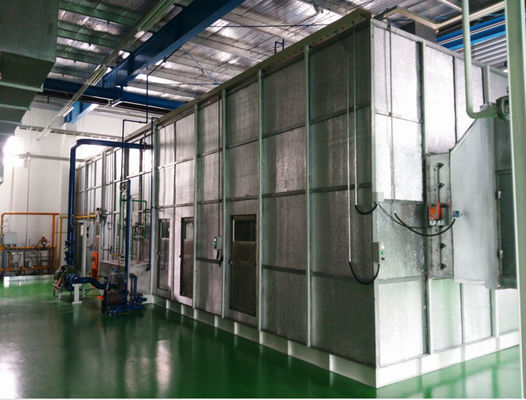

واحد هواساز/فروشگاه رنگ خودرو

1. توضیحات طراحی

1-1.واحدهای تامین هوا

واحد تامین هوا شامل یک محفظه ورق فولادی گالوانیزه است که دارای فیلترهای 2 لایه، واشر هوا، کندانسور، مبدل حرارتی و فن تامین می باشد.

هوای تازه از طریق لوورها کشیده می شود، از طریق فیلترهای رول یا کیسه ای فیلتر می شود، در قسمت واشر دوش می گیرد، توسط مبدل حرارتی گرم می شود و سپس به منطقه مشخص شده توزیع می شود.

1-2.سیستم تهویه

محل کار و غرفه ها از طریق واحدهای تامین هوا مجزا تهویه می شوند.

1-3.فیلتر کنید

فیلترهای صفحه ای یا کیسه ای (2 سطح) با قاب فولادی اعمال می شود.

1-4.ایرواشر

ایرواشر دارای راندمان اشباع تقریباً 85 درصد یا بیشتر است و به گونه ای ساخته شده است که آب پاشیده شده را منتقل نکند.

ایرواشر شامل:

مخزن، حذف کننده 6 خم، هدرهای اسپری، لوله های پایه با نازل، پمپ با موتور و اینورتر، خط چرخش آب، خط تغذیه آب، شیر شناور، شیرهای دستی، راهروی تعمیر و نگهداری (بالا و پایین) و غیره.

مخزن از فولاد ضد زنگ 304L 3.0t ساخته شده است که کاملاً ضد آب جوش داده شده و دارای صافی های مش سیم فولادی ضد زنگ، ضربه زدن لازم برای اتصال لوله، درب مخزن و غیره است.

حذف کننده های آب از PVC ساخته شده اند و راهروهای تعمیر و نگهداری از فولاد ضد زنگ 304 ساخته شده اند.

خط چرخش مجدد آب، خط تغذیه آب، خط زهکشی و خط سرریز به همراه شیرهای دستی، صافی، شیر شناور، شیر برقی آب، فشار سنج و غیره نصب می شود.

لوله ها و شیرآلات گالوانیزه با مواد معمولی (نه فولاد ضد زنگ) برای لوله کشی خارجی مبله می شوند.

لوله های واشر و لوله های پایه از فولاد ضد زنگ ساخته شده اند.

نازل های اسپری از رزین پلی کربنات ساخته شده اند.

رطوبت نسبی هوای تامین به طور مستقیم توسط کنترل اینورتر پمپ های واشر کنترل می شود.

1-6.فن های تامین هوا

فن های تامین هوا از نوع گریز از مرکز با تیغه های ایرفویل هستند که در ساخت و ساز برای خدمات صنعتی مورد نظر مناسب هستند.

سطح داخلی و خارجی فن پس از شات بلاست با رنگ اپوکسی پوشانده می شود

منحنی های عملکرد و سطوح نویز مورد انتظار dB(A) همه فن ها مطابق با استاندارد چینی هستند

1-7.خطوط تاسیسات و زهکشی

خطوط تاسیساتی، خطوط تامین آب صنعتی و خطوط تامین هوای فشرده از لوله های فولادی گالوانیزه استفاده می کنند.

شیرهای دستی، تنظیم کننده فشار، صافی، فیلتر، فشار سنج و ... به همراه این خطوط مبله می شود و از مواد معمولی (و نه فولادی ضد زنگ) استفاده می شود.

خطوط زهکشی از هر واحد تامین هوا نصب شده و به ترانشه های نزدیک معرفی می شود.

خطوط زهکشی از لوله های فولادی ملایم با اتصال فینج ساخته شده است.
