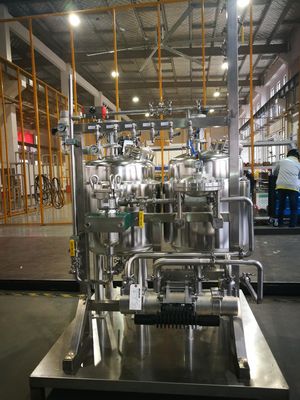

سیستم گردش رنگ/فروشگاه رنگ خودرو

پیکربندی سیستم تامین رنگ متمرکز

SN

نام

گونه

تعداد

اصل و نسب

توجه داشته باشید

I. سیستم تامین رنگ

3 ست برای پرایمر، 12 ست برای پوشش رویی، 1 ست برای پوشش شفاف.در مجموع 16 ست.در زیر پیکربندی برای یک مجموعه آمده است.(با توجه به نیاز مشتری برای رنگ)

پمپ پیستونی High-Flo3:1

تنظیم

رنگ را به غرفه اسپری با سرعت جریان 53L/min/32cpm ( رفت و برگشتی) و حداکثر فشار خروجی 300 psi انتقال دهید که می تواند به طور کامل نیازهای استفاده را برآورده کند.

قفسه پشتیبانی پمپ پیستونی

برای پشتیبانی و تعمیر پمپ

شیلنگ ورودی پمپ پیستونی

کامپیوتر

3/4» ورودی هوای ماژول تغذیه را به لوله فولادی هوای فشرده متصل کنید.

شیر توپی هوا 139

ه

ورودی پمپ پیستونی 3:1.هوا روشن و خاموش می شود.

اجزای سه گانه هوا

برای پمپ پیستونی 3:1 استفاده می شود.درمان منبع هوا

دستگاه حفاظت بدون بار

برای پمپ پیستونی 3:1 استفاده می شود.هنگامی که هیچ ماده ای وجود ندارد، از پمپ پیستون محافظت می کند.

اجزای اتصال هوا

برای اتصال خط لوله هوا.

شلنگ هوا

کامپیوتر

ورودی پمپ تامین رنگ را به لوله هوا وصل کنید.

شلنگ ورودی رنگ پمپ پیستونی

کامپیوتر

1 اینچ ورودی رنگ پمپ را به مخزن تامین رنگ متصل می کند که توسط مش فولادی پشتیبانی می شود.

برج تثبیت شده SUS

برای کاهش ضربان رنگ و تثبیت فشار استفاده می شود

فیلتر کیسه ای

برای خروجی رنگ پمپ 3:1، فیلتر مش 60-150، جریان زیاد استفاده می شود.مجهز به گیج های نمایشگر فشار جلو و عقب (شیرهای توپی در دو طرف فیلتر، قابل بسته شدن برای تعمیر و نگهداری و تعویض و ...) و با توجه به اختلاف فشار می توان قضاوت کرد که آیا نیاز به تمیز کردن دارد یا خیر.صفحه فیلتر مش 120-150 برای رنگ فلزی، صفحه فیلتر مش 50-75 برای پوشش پرایمر؛مقاومت فشار 300psi

دریچه رهاسازی رنگ

هنگامی که فیلتر نیاز به تعمیر و نگهداری، تعمیر، نوع دو تکه، مقاومت فشار 300psi دارد استفاده می شود

فشارسنج رنگ

همکاری با فیلتر

شیر توپی SUS کاملا پوشیده شده

مورد استفاده همراه با فیلتر و فشارسنج، دو تکه، تحمل فشار 300 psi

شلنگ خروجی پمپ پیستونی

کامپیوتر

برای پمپ 3:1، فشار 500Psi را تحمل کنید، خروجی رنگ پمپ را به خط لوله گردش رنگ وصل کنید

شیر فشار برگشتی

تحمل فشار 300 Psi، 1 اینچ و حداکثر سرعت جریان 18 لیتر در دقیقه.محدوده فشار برگشتی 15-200 psi (0.3-14 بار) در انتهای خط لوله برگشت گردشی لوله اصلی رنگ نصب می شود تا از فشار رنگ در خط لوله گردش اطمینان حاصل شود.

شلنگ برگشت پمپ پیستونی

کامپیوتر

3/8 اینچ فشار 300Psi را تحمل کنید، خط برگشت گردش رنگ را به سطل رنگ وصل کنید.

شیر توپی SUS کاملا پوشیده شده

برای پمپ 3:1، مقاومت فشار 1 اینچی 500Psi استفاده می شود. برای قطع انتهای خط لوله گردش رنگ و در حین حفظ شیر ذخیره فشار استفاده می شود.

لوازم جانبی دیگر

تنظیم

اتصال به خطوط لوله رنگ، SUS
