پیش تصفیه/فروشگاه رنگ خودرو

1. معرفی فرآیند

برای اطمینان از کیفیت رنگ آمیزی، لازم است قطعه کار را قبل از رنگ آمیزی آماده کنید تا کثیفی، روغن، گریس، زنگ زدگی و غیره را پاک کنید.

2. مرحله فرآیند (در حالت عادی)

3. توضیحات طراحی

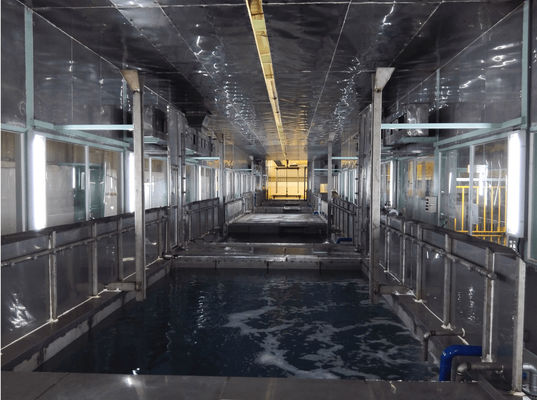

3-1 تونل درمان

تونل ساخته شده از ساختار فولادی پروفیلی است که سیستم نوار نقاله بالای سر را پشتیبانی می کند و سپس با ورق های فولادی معمولی پوشانده می شود.

• عرشه تخلیه بین مخازن جوش داده می شود.عرشه ها به سمت تانک های بعدی شیب دارند.

داخل تونل دارای راهروهای مناسب برای عملیات تعمیر و نگهداری است.

3-2 شیبمنافشانه

مخازن طبق مشخصات از ورق فولادی SUS ساخته شده و با فولاد پروفیل تقویت شده اند.

مخازن شیب با شیب کامل بدنه خودرو و در جاهایی که نیاز به گرمایش است، همراه با مدارهای گرمایشی ارائه می شوند.

مخازن مجهز به اتصالات آب برای پر کردن و تخلیه اولیه هستند.

مخازن دارای کف شیب دار برای زهکشی هستند.

.

مخازن گرم شده با عایق 50 میلی متری ارائه می شوند.

3-3 سیستم اسپری

پمپ های گریز از مرکز افقی برای همه مناطق استفاده خواهد شد.

یک شیر توپی در ورودی و یک شیر پروانه ای در خروجی پمپ نصب شده است.

یک گیج فشار دیافراگمی در هر پمپ در سمت تخلیه ارائه شده است.در خروجی با نوسان فشار زیاد، فشار سنج مرطوب نصب خواهد شد.

اسپری زمانی عمل می کند که بدنه خودرو از سطح محلول بالا می رود و در صورت نیاز به آن نیاز است.

نازل های اسپری سیستم اسپری دارای 2 نوع نازل اسپری و نازل اسپری مه پاش می باشد که بر اساس نیاز فرآیند نصب می شود.

لوله های چرخش بخش گرمایش با پشم سنگ به ضخامت 50 میلی متر عایق بندی می شوند.

3-4 تصفیه فاضلاب

در خروجی هر پمپ سیرکولاسیون، یک شیر تخلیه زباله وجود دارد که با اتصال به لوله تخلیه زباله مخصوص کارگاه رنگ، مایع زباله برای تصفیه بیشتر به ایستگاه تصفیه فاضلاب تخلیه می شود.

چاله های تخلیه تصفیه فاضلاب به گودال جمع آوری فاضلاب متصل می شوند.

3-6 کنترل سطح محلول

کنترل سطح خودکار روی تمام مخازن نصب می شود، مگر اینکه خلاف آن مشخص شده باشد.

4. مزیت - فایده - سود - منفعت

1. طراحی مطابق با استانداردهای صنعتی و بین المللی

2. جریان فرآیند معقول است، که می تواند نیاز زمان چسبندگی را برآورده کند در حالی که از منطقه کمتری استفاده می کند.

3. سرمایه گذاری اقتصادی

4. پایداری بالا در طول عمر و عملکرد

5. اتوماسیون بالا

6. سازگار با محیط زیست و صرفه جویی در انرژی

7. کیفیت فیلم بهتره
